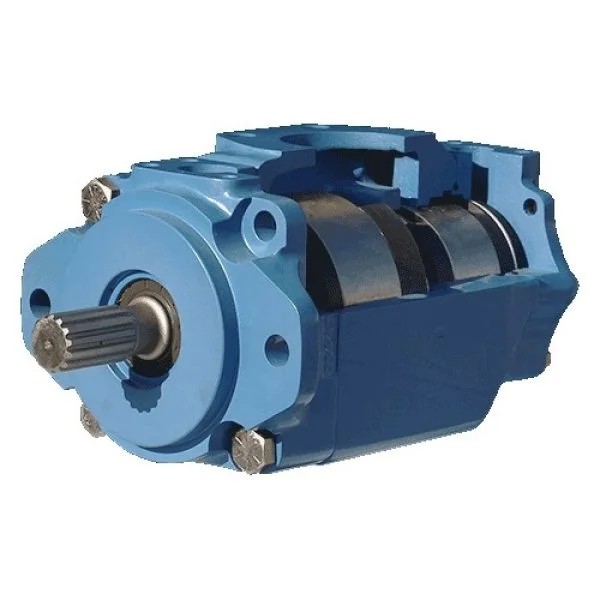

پمپ کارتریجی سری VS تی دی زد (TDZ)

برند: تی دی زد (tdz)
سایزبندی: VS25، VS35، VS45.
تعداد پره: ۱۲ پره (very quiet / صنعتی).
کلاس فشار: 175 bar پیوسته / 210 bar متناوب (بسته به سایز).
حداکثر دور مرجع: تا ۱۸۰۰ rpm (VS25/VS45) و ۱۵۰۰ rpm (VS35).

TDZ VS خانوادهٔ پمپ‌های پره‌ای کارتریجی با ۱۲ پره و کارکرد بسیار کم‌صدا برای مصارف صنعتی است. این سری در سایزهای VS25 / VS35 / VS45 عرضه می‌شود و به‌دلیل طراحی کارتریجیِ یکپارچه، سرویس و تعویض واحد پمپاژ بدون بازکردن خطوط هیدرولیک انجام می‌شود. طبق دیتاشیت رسمی، کلاس فشار برای VS تا 175 bar (پیوسته) و 210 bar (متناوب) و سقف دور مجاز بسته به سایز ۱۵۰۰–۱۸۰۰ rpm است. جهت پورت‌ها قابل‌انتخاب (A/B/C/D)، جهت چرخش D/Y و رزوه‌ها BSP/UNF/NPT بنا به سفارش در دسترس‌اند.

معرفی سری VS و فناوری کارتریجی
سری VS در سبد TDZ یک پلتفرم پمپ پره‌ای کارتریجی برای مصارف صنعتیِ کم‌صداست. تمام اجزای سایشی (روتور، پره‌ها، رینگ بادامی و صفحات جانبی) داخل کارتریج قرار می‌گیرند؛ بنابراین سرویس/تعویض سریع، بدون بازکردن پمپ از محرک و بدون قطع خطوط، انجام می‌شود. این ساختار به‌همراه تعادل

هیدرولیکی در طراحی TDZ، سایش را کاهش می‌دهد و راندمان حجمی را بالا نگه می‌دارد.

پلتفرم VS در سه سایز VS25 / VS35 / VS45 عرضه می‌شود. در جدول ویژگی‌های رسمی، برای سری‌های هم‌خانوادهٔ V*/VS مقادیر فشار پیوسته تا 175 bar و متناوب تا 210 bar درج شده است. سقف دور مجاز برای VS25 و VS45 حدود ۱۸۰۰ rpm و برای VS35 حدود ۱۵۰۰ rpm گزارش شده است (حداقل

دور ۶۰۰ rpm). این محدودیت‌های دور نسبت به نسخه‌های VQ (نسخه ۱۰ پره) محافظه‌کارانه‌تر است و به عملکرد کم‌صدا و عمر بالاتر می‌انجامد. دبی واقعی نیز تابع کد کارتریج و دور کاری است و در جدول، نمونه‌های متنوعی از ≈۳۰ تا ۲۴۰ L/min @1000 rpm برای فریم‌های ۲۵ تا ۴۵ نمایش داده شده است (مدل‌محور).

بررسی فنی پمپ پره ‌ای سری VS تی دی زد (TDZ)
پمپ پره ای TDZ ( TDZ VANE PUMP) در مدل‌های مختلفی تولید شده است. انواع مختلف آن، دامنه حجم جابه‌جایی از 3 تا 269 (سی سی بر دور ) را پوشش می‌دهند. این پمپ‌ها در انواع تک، دوبل و سه گانه برای استفاده در صنعت هیدرولیک ساخته شده‌اند. ساختار هیدرولیکی پمپ پره ای TDZ، متقارن است و به همین دلیل، اصطکاک جریان را کمتر می‌کند. همچنین در طراحی این پمپ‌ها تنش‌های وارده به یاتاقان‌ها برطرف شده‌اند.

طراحی پمپ پره ای TDZ، نصب آن را بسیار راحت کرده است. ساختار منعطف درگاه خروجی نسبت به درگاه ورودی، امکان نصب دستگاه در هر شرایطی را فراهم کرده است. پمپ پره ای TDZ، دارای بخش‌های اصلی مشابهی با سایر پمپ‌های پره‌ای است. اجزای اصلی این پمپ عبارتند از:

Shell یا پوسته
بدنه چدنی که تمام بخش‌های اصلی پمپ درون آن قرار می‌گیرد

روتور
بخش متحرک که تیغه‌های پمپ روی آن در داخل شیارهایی قرار گرفته اند

شفت یا میله اتصال
این میله الکتروموتور را به روتور پیوند می‌دهد

تیغه‌ها
قطعات فلزی کوچک قرار گرفته روی روتور، که بر اثر نیروی گریز از مرکز به بیرون هدایت شده و سیال را جابه‌جا می‌کنند

درگاه خروجی
دریچه خروج سیال از محفظه

درگاه ورودی
دریچه ورود سیال به محفظه

کاربرد‌های پمپ پره ‌ای سری VS تی دی زد
از پمپ پره ای TDZ در فرایندهای تزریق پلاستیک، تولید مدل‌های مختلف یونیت هیدرولیک ، صنعت پرس و دفع زباله و نیز صنعت ساخت و ساز استفاده می‌شود. همچنین پالایشگاه‌ها، و صنایع نفت و گاز نیز از مصرف‌کنندگان اصلی پمپ‌های کارتریجی TDZ هستند. از این پمپ‌ها همچنین در ریخته‌گری فلزات، پرس آجر و بتن و… نیز استفاده می‌شود.

انواع پمپ هیدرولیک کارتریجی TDZ
شرکت TDZ پمپ‌های کارتریجی مختلفی تولید تولید می‌کند. این شرکت علاوه بر تولید پمپ پره ای TDZ، به تولید پمپ‌های طرح دنیسون و ویکرز نیز اقدام کرده است. همانطور که قبل‌تر اشاره کردیم، تنوع پمپ تیغه‌ای TDZ بسیار بالاست. این پمپ در طراحی‌های یک تکه یا سینگل، دو تکه یا دوبل و سه تکه یا تریپل تولید شده است. هرکدام از این ساختارها نیز دارای سری‌های مختلفی هستند. در جدول زیر مشخصات فنی هرکدام از سری‌های پمپ TDZ بر اساس حجم جابه‌جایی، ماکسیمم سرعت و فشار و همچنین ساختار طراحی آورده شده است:

انواع پمپ کارتریجی TDZ

نحوه انتخاب پمپ تیغه‌ای TDZ
برای انتخاب پمپ پره ای TDZ باید به پارامترهای مختلفی توجه کرد. برای مثال در انتخاب پمپ تیغه‌ای TDZ باید به نوع پمپ از نظر دبی ثابت یا متغیر بودن، توان الکتروموتور، لیتراژ و همچنین نوع سیال توجه کرد. همچنین ماکسیمم فشار کاری و نیز اندازه قطرهای دهانه‌های خروجی و ورودی بسیار مهم هستند. علاوه بر اینها باید به ویسکوزیته سیال مورد استفاده نیز دقت کنید. ویسکوزیته سیال ارتباط مستقیمی با میزان اصطکاک بوجود آمده در پمپ و نیز بازدهی پمپ دارد.

معمولا در صنعت پارامترهای دیگری همچون نصب آسان و امکان تعویض قطعات به همراه قیمت مقرون به صرفه نیز مورد توجه قرار می‌گیرد. در ادامه برخی دیگر از کمیت‌های مهم در انتخاب پمپ آورده شده است:

سرعت چرخش روتور
مقدار تولید نویز
راندمان
وزن و ابعاد
میزان ارتعاشات
