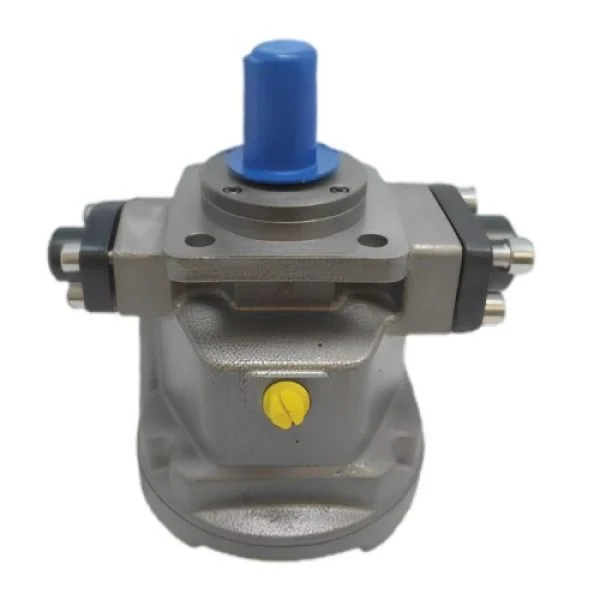

پمپ پیستونی CY و HY

معماری: آکسیال پیستونی دبی‌متغیر (Swash-Plate)
خانواده‌ها: CY (مانند CY14-1B) و HY (HY95…HY300Y-RP)
جابجایی اسمی: وابسته به مدل (ثبت دقیق با کُد سفارش)
فشار کاری/پیک: وابسته به مدل (ثبت دقیق با کُد سفارش)
نصب/اتصالات: فلنج و پورت‌های SAE/BSP/Metric (مدل‌محور)
گزینه‌ها: کنترل فشار/دبی، Through-Drive، راست/چپ‌گرد (مدل‌محور)

پمپ‌های پیستونی سری‌های CY و HY از نوع آکسیال دبی‌متغیر (Swash-Plate) هستند و برای مدارهای صنعتی/موبایل که به راندمان بالا، پاسخ سریع و کنترل دقیق دبی نیاز دارند انتخاب می‌شوند. شناخته‌شده‌ترین نماینده CY معمولاً با کدهای خانواده CY14-1B شناخته می‌شود و HY نیز با کدهایی مانند HY95…HY300Y-RP عرضه می‌گردد. بسته به کُد، گزینه‌های کنترلی (مثلاً محدودکننده فشار/دبی)، انواع فلنج و پورت‌های SAE/BSP و امکان اتصال به پاورپک موجود فراهم است. انتخاب سایز نهایی باید بر اساس دبی هدف، فشار کاری، چرخه بار و ویسکوزیته/دما انجام شود؛ اعداد دقیق جابجایی (ml/rev)، فشار مجاز (bar)، سرعت (rpm) و راندمان کاملاً وابسته به مدل است. برای جلوگیری از کاویتاسیون، طراحی خط مکش کم‌افت و فیلتراسیون مطابق ISO 4406 توصیه می‌شود

معرفی سری‌ها پمپ پیستونی CY و HY و دامنه کاربرد
پمپ‌های پیستونی سری‌های CY و HY از خانواده آکسیال با صفحه مایل (Swash-Plate) هستند و برای مدارهای باز در ماشین‌آلات صنعتی و موبایل به‌کار می‌روند؛ مناسب برای کنترل دقیق دبی و بازده بالا در چرخه‌های کاری سنگین. در بازار، CY اغلب با کدهای خانواده CY14-1B شناخته می‌شود و HY با کدهایی مانند HY95 تا HY300Y-RP. هر دو سری با هدف ارائه دبی پایدار در فشارهای بالا طراحی شده‌اند و بسته به کُد، با کنترل‌های مختلف و گزینه‌های نصب متنوع عرضه می‌شوند. برای جایگزینی پمپ‌های آکسیال با ابعاد و استانداردهای نصب مرسوم، این دو خانواده رایج‌اند.

انتخاب بین CY و HY (چه زمانی کدام را بگیریم؟)
از نظر فلسفه طراحی، هر دو دبی‌متغیرند و زاویه صفحه مایل میزان جابجایی لحظه‌ای را تعیین می‌کند؛ با این حال، CY در بسیاری از پروژه‌ها به‌خاطر دسترس‌پذیری گسترده قطعات و تنوع سایز شناخته می‌شود و HY معمولاً برای محدوده‌های دبی/فشار بالاتر یا نیاز به پاسخ سریع‌تر در بازه‌های حجمی بزرگ انتخاب می‌شود. اگر محدودیت نصب/ابعاد دارید یا جایگزینی هم‌ابعاد می‌خواهید، CY عملی‌تر است؛ برای توان/دبی بالاتر یا کنترل‌های خاص، HY اولویت دارد. تشخیص نهایی، کاملاً مدل‌محور است و باید بر پایه کُد سفارش و دیتاشیت همان مدل انجام شود.

ویژگی‌ها و گزینه‌های کلیدی که باید بدانید
کنترل‌ها: بسته به مدل، محدودکننده فشار (DR)، جبران‌کننده دبی/فشار، کنترل توان، سوپاپ‌های اطمینان داخلی و پورت‌های پایش ممکن است وجود داشته باشد؛ وجود/عدم وجود هرکدام وابسته به مدل است.
جابجایی و فشار: اعداد دقیق جابجایی، فشار کاری/پیک، سرعت و راندمان همگی مدل‌محورند؛ درج عدد بدون کُد سفارش توصیه نمی‌شود.
kصب و اتصالات: فلنج‌ها و پورت‌ها غالباً با استانداردهای SAE/BSP/Metric ارائه می‌شوند تا جایگزینی آسان شود. انتخاب درست جهت چرخش، اندازه محور/اسپلاین و پیکربندی درایو عبوری (Through-Drive) از اشتباهات رایج در سفارش جلوگیری می‌کند.
سازگاری سیال و دما: انتخاب ویسکوزیته (VG 32/46/68) را با دمای محیط/فیلتر هماهنگ کنید. کیفیت سیال طبق ISO 4406 برای حفاظت از کفشک‌ها و صفحه مایل حیاتی است.
نکات نصب، راه‌اندازی و نگهداری
برای جلوگیری از کاویتاسیون، خط مکش را کم‌افت طراحی کنید، فیلتر مکش را زیادی ریز نگیرید و در راه‌اندازی پرایمینگ/هواگیری را کامل انجام دهید. فیلتر فشار و برگشت را مطابق دبی/فشار واقعی سایزبندی کنید تا افت فشار غیرضروری ایجاد نشود. اگر Duty Cycle پرشوک است، از آکومولاتور/رلیف/کولر استفاده کنید و دمای سیال را کنترل کنید. پایش دوره‌ای Case-Drain، صدا و دمای سیال، خرابی زودهنگام را پیشگیری می‌کند. برای سرویس‌های سنگین، نمونه‌گیری روغن و آنالیز ذرات در فواصل منظم پیشنهاد می‌شود.
