شیر یوکن DSHG04
شیر یوکن DSHG04
شیر سلونوئیدی هیدرولیک
تک بوبین و دو بوبین
بیشینه فشار کاری 320 بار
بیشینه دبی عبوری : 300 لیتر
یوکن YUKEN ساخت ژاپن

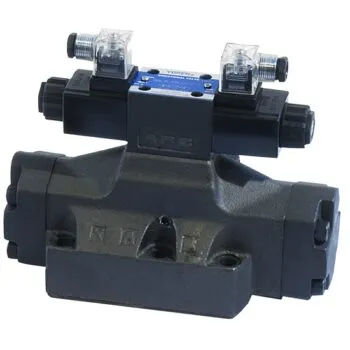

شیر یوکن DSHG04
شیر برقی کنترل جهت هیدرولیک یوکن YUKEN سری DSHG04 ( سلونوئید ولو یوکن) سایز 1/2 اینچ
برای انتخاب شیر برقی هیدرولیک یا همان سلونوئید ولو هیدرولیک به منظور کنترل جهت (مسیر) سیال هیدرولیکی به نکات زیر توجه کنید و و در نهایت اقدام به سفارش و خرید شیر برقی کنترل جهت هیدرولیک نمایید :
- تعیین حجم سیال عبوری از شیر هیدرولیک و انتخاب سایز مناسب شیر هیدرولیک
- تعیین فشار کاری شیر هیدرلیک ( فشار دایم و فشار لحظهای شیر هیدرولیک)
- مشخص کردن ولتاژ بوبین و ارسال فرمان به شیر برقی هیدرولیک
- تعیین عملکرد و فرمان و شیر برقی هیدرولیک با توجه به منطق مداری سیستم هیدرولیک
سایز شیر یوکن DSHG04
شیر برقی هیدرولیک یوکن yuken با کد DSHG04 سایز 1/2 معادل 04 ژاپنی میباشد که به طبق کاتالوگ توانایی عبور 300 لیتر روغن هیدرولیک در دقیقه را دارا میباشد.

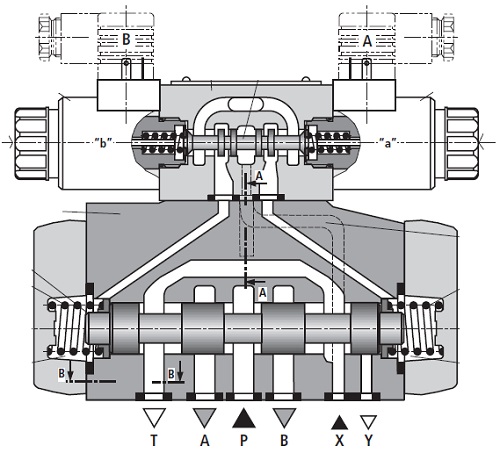

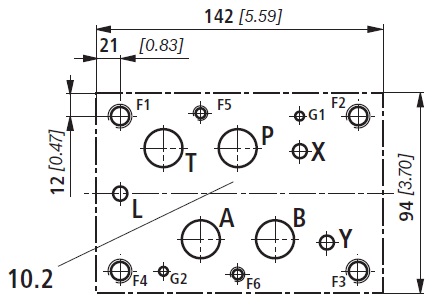

در دو شکل زیر شکل ظاهری و ابعاد و اندازه شیر یوکن مدل DSHG04 را ببینید :
فشار کاری شیر یوکن DSHG04
طبق ادعای کمپانی yuken یوکن ژاپن ماکزیمم فشار قابل تحمل این شیر هیدرولیک 350 BAR بار میباشد.
سلونوئید شیر یوکن DSHG04 (ولتاژ فرمان برق)
در حال حاظر برای “شیر یوکن DSHG04” ولتاژهای 24 ولت و 220 ولت برای مصارف در محیط های صنعتی در کشور مورد استفاده قرار میگیرد . برای انتخاب سوکت شیر برقی باید توجه داشت حالت معمول استفاده ار پورت DIN 43650 میباشد .
عملکرد شیر یوکن DSHG04
در مدارهای مختلف هیدرولیکی طبق نظر طراح یکی از فرمانهای زیر برای ولو هیدرولیکی انتخاب میشود که این نقشهها عملکرد اسپول شیر هیدرولیک را در حالت :
نرمال (بدون فرمان) و همچنین در حالت فعال (ارسال فرمان) نشان میدهد که با توجه به نیاز و طراحی سیستم هیدرولیک شما میتواند دو وضعیت و یا سه وضعیت را سیستم هیدرولیک شما بوجود بیاورد . در زیر میتوانید اغلب فرمانهای سلونوئید ولو هیدرولیک را ببینید:
کاربرد شیر یوکن DSHG04
شیر سایز 1/2 یوکن yuken در اغلب دستگاهها و ماشینآلات صنعتی و راهسازی و یونیتهای پاورپک هیدرولیک، که نیاز به دقت در فشارهای بالا دارند مورد استفاده قرار میگیرد.
در صورت نیاز و خرید محصولات هیدرولیک با فروشگاه هیدرو هیکاد تماس بگیرید.
