شیر رکسروت M-3SED6

شیر پاپت سلونوئیدی رکسروت

شیر برقی سری M-3SED رکسروت آلمان

ماکزیمم فشار کاری : 350 بار

ماکزیمم دبی عبوری : 25 لیتر

فرمانهای  هیدرولیک شیر خوابیده :

شیر رکسروت M-3SED6

شیر هیدرولبک کنترل جهت پاپت سری M – 3 SED سایز 06

شیر کنترل جهت پاپت ، تحریک مستقیم سلونوئیدی | Directional poppet valves, directly operated, with solenoid actuation

برای انتخاب شیر برقی هیدرولیک یا همان سلونوئید ولو هیدرولیک به منظور  کنترل جهت (مسیر) سیال هیدرولیکی به نکات زیر توجه کنید و و در نهایت اقدام به سفارش و خرید شیر برقی کنترل جهت هیدرولیک نمایید :

1. تعیین حجم سیال عبوری از شیر هیدرولیک و انتخاب سایز مناسب شیر هیدرولیک
2. تعیین فشار کاری شیر هیدرولیک ( فشار دایم و فشار لحظه‌ای شیر هیدرولیک)
3. مشخص کردن ولتاژ بوبین و ارسال فرمان به شیر برقی هیدرولیک
4. تعیین عملکرد و فرمان و شیر برقی هیدرولیک  با توجه به منطق مداری سیستم هیدرولیک

ویژگی‌ها|Features

– Direct operated directional seat valve with solenoid actuation

– Porting pattern according to DIN 24340 form A (without locating hole)

– Porting pattern according to ISO 4401-03-02-0-05 and NFPA T3.5.1 R2-2002 D03 (with locating hole)

– Safe switching also with longer standstill periods under pressure

– Wet-pin DC voltage solenoids with detachable coil (AC voltage possible by means of a rectifier)

– Solenoid coil can be rotated by 90°

– The coil can be changed without having to open the pressure- tight chamber

– Electrical connection as individual connection (for more electrical connections, see RE 08010)

– With concealed manual override, optional

– Inductive position switch (contactless), see RE 24830

سایز شیر رکسروت M-3SED6
شیر برقی هیدرولیک بوش رکسروت با کد M-3SED 6 سایز 1/4 معادل 06 اروپا یا 03 ژاپنی میباشد که به طبق کاتالوگ توانایی عبور 25 لیتر روغن هیدرولیک در دقیقه بار را دارا میباشد.

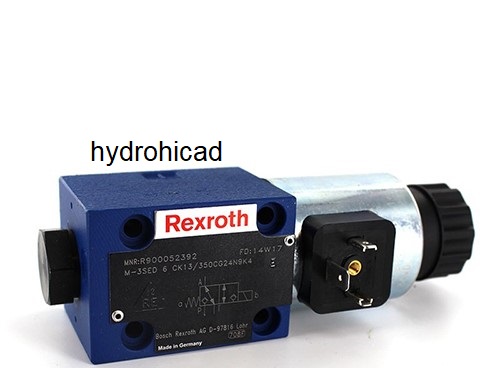

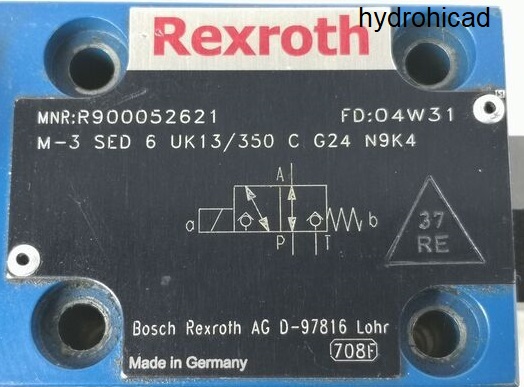

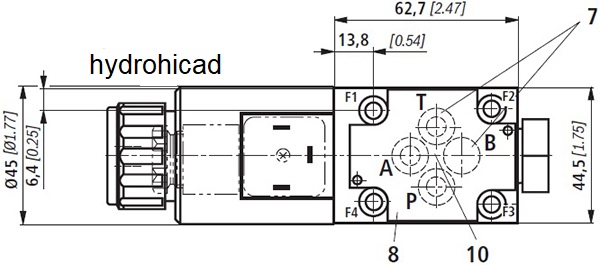

در دو شکل زیر شکل ظاهری و ابعاد و اندازه شیر رکسروت REXROTH مدل M- 3 SED6 را ببینید :

فشار کاری شیر رکسروت M-3 SED6
طبق طراحی کمپانی رکسروت Rexroth ماکزیمم فشار قابل تحمل این شیر هیدرولیک در دو سری 350 باری ( 5100psi ) میباشد.

سلونوئید شیر رکسروت M-3SED6 (ولتاژ فرمان برق)
در حال حاظر برای “شیر رکسروت M – 3 SED 6 ” ولتاژهای 24 ولت و 220 ولت برای مصارف در محیط های صنعتی در کشور مورد استفاده قرار میگیرد . برای انتخاب سوکت شیر برقی باید توجه داشت حالت معمول استفاده ار پورت DIN 43650 میباشد .

شیر رکسروت M-3SED6
در مدارهای مختلف هیدرولیکی طبق نظر طراح یکی از فرمان‌های زیر برای ولو هیدرولیکی انتخاب میشود که این نقشه‌ها عملکرد اسپول شیر هیدرولیک را در حالت :

نرمال (بدون فرمان) و همچنین در حالت فعال (ارسال فرمان) نشان میدهد که با توجه به نیاز و طراحی سیستم هیدرولیک شما میتواند دو وضعیت و یا سه وضعیت را سیستم هیدرولیک شما بوجود بیاورد . در زیر میتوانید اغلب فرمان‌های سلونوئید ولو هیدرولیک را ببینید:

در حالت دو سوراخ فرمان PK و NK

در حالت سه سوراخ که بیشترین کاربرد را دارد فرمان NK و CK

و در حالت چهار سوراخ فرمان D و Y

در سیستم نصب میشود.

خرید شیر رکسروت M-3SED6
بعد از انتخاب سایز شیر هیدرولیک ، فرمان داخلی و نقشه اسپول شیر و تعیین ولتاژ شیر هیدرولیک و تعیین کد سفارش شیر طبق کاتالوگ از طریق :

ارسال ایمیل و فکس – سامانه ارسال درخواست سایت – شبکه‌های اجتماعی داخلی و خارجی

کاربرد شیر رکسروت M-3 SED6
سلونوئید ولو M-3 SED 6 بوش رکسروت BOSCH REXROTH در اغلب دستگاه‌ها و ماشین‌آلات صنعتی و راه‎‌سازی و یونیت‌های پاورپک هیدرولیک، که نیاز به دقت در فشارهای بالا دارند مورد استفاده قرار می‌گیرد.

M – 3SED 6 UK 36 / 350 C G24 N9 K4

M – 3SED 6 CK 36 / 350 C G24 N9 K4

M – 3SED 6 NK 36 / 350 C G205 N9 K4

M – 3SED 6 PK 36 / 350 C G24 N9 K4

در صورت نیاز و خرید محصولات هیدرولیک با فروشگاه هیدروهیکاد تماس بگیرید
