نوع راهاندازی: مکانیکی با کابل فشاری/کششی (Remote cable control).
طول و مسیردهی: تا ۴ متر با شعاع خمش حداقل ۱۵۰ میلیمتر.
بار مجاز کابل: کشش ≈ 1450 N / فشار ≈ 880 N.
دمای کاری: −۴۰…+۸۰°C (بسته به کیت).
سازگاری پلتفرمی: کیتهای رسمی Walvoil و Danfoss PVG برای شیرهای جهتدهی.
نمونه کاربرد پنوماتیک: شیر تخلیه مخزن هوا با کابل کششی برای دسترسی سخت.

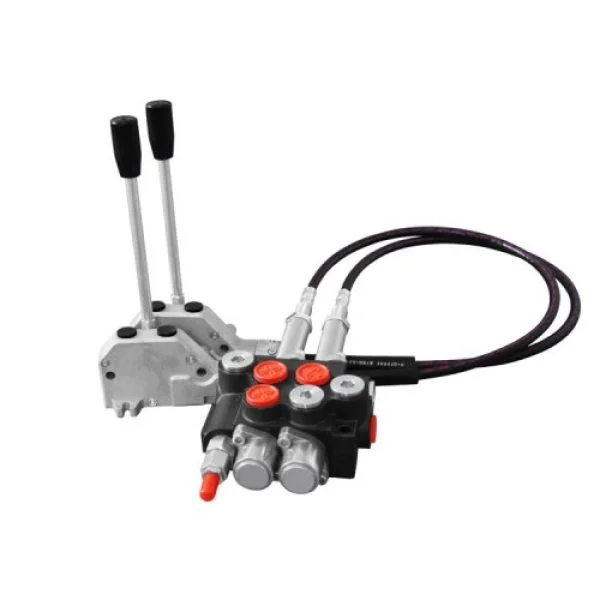

شیر دستی کابلی زمانی بهکار میرود که بخواهید عملگرِ شیر را از فاصلهای امن یا ارگونومیک کنترل کنید، اما خودِ شیر نزدیک مدار (پنوماتیک/هیدرولیک) باقی بماند. این ستاپ با یک کابل فشاری/کششی (Bowden) حرکت دستۀ اپراتور را به اسپیول/اهرم شیر منتقل میکند و برای ماشینآلات سیار، پرسها و خطوطی که دسترسی مستقیم ندارند، استاندارد است.
مزیت اصلی: ایمنی و سهولت جانمایی—شیر در کنار مدار با لولهکشی کوتاه نصب میشود و اپراتور، در محل راحت و دید مناسب کنترل میکند. سازندگان معتبری مانند Walvoil و Danfoss کیتهای رسمی کابل برای شیرهای جهتدهی هیدرولیکی ارائه میکنند؛ پارامترهای معمول کابل شامل طول تا ۴ متر، شعاع خمش ≥۱۵۰ میلیمتر، دمای کاری −۴۰ تا +۸۰°C و بار مجاز کشش/فشار تعریفشده است. برای کاربردهای هوای فشرده نیز نمونههای شیر تخلیۀ مخزن با کشش کابل در دسترساند.
معرفی شیر دستی کابلی
«شیر دستی کابلی» راهحلی برای کنترل دستی از راه دور است: شما شیرِ اصلی را نزدیک مدار میگذارید تا مسیرهای مکش/دهش کوتاه و افت فشار کم بماند، ولی دستۀ اپراتور را با یک کابل به نقطهای ارگونومیک میآورید (کابین، کنسول، یا کنار خط تولید). این چیدمان هم ایمنی اپراتور را بالا میبرد و هم دسترسی/نگهداری را ساده میکند. سازندگان صنعتی مانند Walvoil این رویکرد را برای شیرهای یکپارچه/سکشنال هیدرولیک استاندارد کردهاند.
اجزای تشکیل دهنده شیر کابلی دستی
کابلهای انعطاف پذیر
سیستم کنترل TCC
سیستم کنترل از راه دور
کیت اتصال
شیر فلکه
کیت اتصال جهت دار
سیستم کنترل از راه دور SCF031
سریهای مختلف شیر کابلی دستی
1- سری کنترل از راه دور با کابلهای انعطاف پذیر TCC
سری TCC حداکثر از 10 بخش مختلف تشکیل شده است که تلاشهای عملی در این سیستم کم و محدودتر میباشد. بخشهای مختلف سری TCC عبارت هستند از گیره، اهرم ایمنی و چندین گونه دستگیره متفاوت. سری TCC5 برای شیرهای نوع SD4, SD5, SD6, DF5, SDM080 توصیه میشود. برای مابقی شیرها نیز سری TCC10 را توصیه میکنیم.
ماکزیمم فشار باری در فشرده سازی : موجود در ۱۴۵۰ نیوتن و ۸۸۰ نیوتن
حداقل شعاع خمشی توصیه شده : ۱۵۰ میلی متر یا ۵.۹ اینچ
دمای کاری : از ۴۰ تا ۸۰ درجه سانتی گراد- از -۴۰ درجه فارنهایت تا ۱۷۶ درجه فارنهایت
حداکثر میزان طول توصیه شده : ۴۰۰۰ میلی متر تا ۱۵۷.۴۸ اینچ
2- سری کنترل از راه دور با کابلهای انعطاف پذیر SCF031, SCF034, SCF032
این سری شیر هیدرولیک دارای یک قفل ایمنی مکانیکی است که امنیت دستگاه را دو چندان میکند. همچنین، این سری با دستگیرههای ارگونومیک با دکمههای فشاری نیز موجود است.
عملکرد قرقرع به صورت تک یا دوتایی برای شیرهای جهت دار دو قسمتی موجود است. بدنه، چکمه لاستیکی و دستگیره به گونهای ساخته شده اند که به طور خودکار خاموش میشوند، همچنین، جنس این قطعات از پلیمر بازیافت شده است که حامیان محیط زیست را به طور چشمگیری به خود جلب کرده است.
حداکثر گشتاور مجاز در اهرم : ۳۰ نیوتن/متر
دمای کاری توصیه شده : از -۲۰ تا ۸۰ درجه سانتی گراد یا به عبارتی از -۴ درجه فارنهایت تا ۱۷۶ درجه فارنهایت
حداکثر میزان طول توصیه شده : ۴۰۰۰ میلی متر یا به عبارتی ۱۵۷.۴۸ اینچ
راندمان کاری به صورت مت.سط : ۷۰ درصد
عمر مکانیکی محصول : 105 NR
عمر الکتریکی : 25 * 103 NR
نیروی عملیات : 2.09 LBF
میزان حفاظت از آب و هوا : 64 IP
کاربرد ولو کنترل هیدرولیک کابلی
ماشینهای شویینگ
ماشین آلات کشاورزی
ماشینهای دامداری
سیلوتراش
فیدرمیکسر
کشتیها
دستگاههای پرس هیدرولیک
تراکتورها
نحوه عملکرد محصول
شیر کابلی دستی نه تنها قابلیت قطع یا وصل جریان در سیستمهای هیدرولیک را دارد، بلکه قادر است تا اندازه و مقدار جریان را در دستگاه محاسبه کند. طراحی این شیرها به گونه ای است که یک یا چند اهرم در ساختار خود جای داده و با تغییر موقعیت این دسته یا اهرمها جریان روغن نیز تغییر خواهد کرد.
کارایی اصلی شیر کابلی دستی
اولین کارایی مهم شیر کابلی، راه اندازی، توقف و هدایت جریان سیستم است. این بدان معناست که این شیرها جریان سیستم را به صورت کامل کنترل و هدایت میکنند. علاوه بر این موضوع، تنظیم، کنترل و کاهش جریان نیز به لطف شیر کابلی صورت میگیرد.
اگر شیر هیدرولیک در دستگاه وجود داشته باشد دیگر نیازی نیست تا نگران برگشت جریان باشیدُ چرا که این محصول از برگشت جریان سیستم جلوگیری میکند. کاهش و تنظیم فشار نیز میتواند به کمک شیر کابلی دستی در سیستم اجرا شود.
نکات مهم در انتخاب شیر کابلی دستی
لازمه انتخاب هوشمندانه ولو کنترل دستی کابلی رعایت یکسری نکات است که در این بخش به آنها میپردازیم. اولین موردی که باید به آن دقت داشته باشید، این است که ابتدا حجم سیال عبوری از شیر هیدرولیک را تعیین کرده تا بتوانید سایز مناسب شیر هیدرولیک مورد نظر خود را انتخاب کنید.
این مورد نشان دهنده ماکزیمم فشار عملکرد دستگاه هیدرولیک است. همچنین، میبایست فشار کاری شیر هیدرولیک که اعم از فشار لحظهای و فشار دائم آن میباشد را تعیین نمایید. آخرین و اما نه کم اهمیت ترین ملاکی که باید در نظر داشته باشید، این است که عملکرد و فرمان و شیر برقی هیدرولیک میبایست با توجه به منطق مدار به کار رفته در سیستم تعیین شود.
توجه به سیالی که در سیستم به کار میرود در انتخاب شیر کابلی دستی یک نکته انکار نشدنی است. باید از نوع مایع، گاز یا بخار بودن سیال آگاهی داشته باشید. باید بدانید که سیال خالص است یا حاوی ذرات افزودنی یا به عبارتی ناخالصی است. باید نسبت به این موضوع که در طول جریان مایع باقی میماند یا تبخیر میشود اطلاعات لازم را داشته باشید. و در آخر باید بدانید که سیال به کار گرفته شده خاصیت خورندگی دارد یا خیر.
